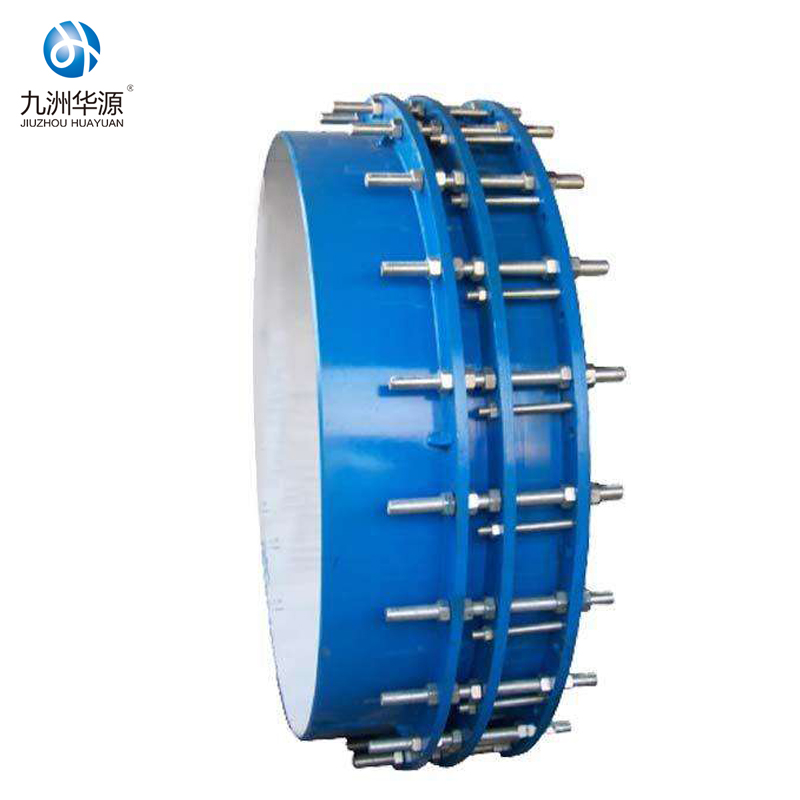

VSSJAFG (CF) একক ফ্ল্যাঞ্জ লুজ স্লিভ এক্সপেনশন জয়েন্ট হল একটি অত্যন্ত অভিযোজিত শিল্প উপাদান যা মিশ্র-সংযোগের পাইপিং সিস্টেমের জন্য তৈরি করা হয়েছে যেখানে নমনীয়তা এবং স্থান দক্ষতা সর্বাগ্রে। একটি নির্ভুল-ইঞ্জিনিয়ারযুক্ত পাইপলাইন সম্প্রসারণ জয়েন্ট এবং কমপ্যাক্ট পাইপলাইন টেলিস্কোপিক জয়েন্ট হিসাবে, এটির এক প্রান্তে একটি অনন্য একক-ফ্ল্যাঞ্জ সংযোগ রয়েছে (পাম্প, ভালভ বা অন্যান্য সরঞ্জামের সাথে সরাসরি সংযুক্তির জন্য) এবং অন্য দিকে একটি ঢালাই হাতা সংযোগ রয়েছে (সরল পাইপ অংশগুলির সাথে বিরামবিহীন একীকরণের জন্য)। এই হাইব্রিড ডিজাইনটি অসমমিতিক পাইপিং লেআউটে সম্পূর্ণ ডাবল-ফ্ল্যাঞ্জ কনফিগারেশনের প্রয়োজনীয়তা দূর করে, এটিকে ঐতিহ্যগত ডবল ফ্ল্যাঞ্জ এক্সপেনশন জয়েন্টের জন্য একটি খরচ-কার্যকর এবং স্থান-সংরক্ষণের বিকল্প করে তোলে।
একটি নির্ভরযোগ্য পাইপলাইন ক্ষতিপূরণকারী হিসাবে কাজ করে, এই জয়েন্টটি কার্যকরভাবে অক্ষীয় তাপীয় প্রসারণ (মান মাপের জন্য ±80 মিমি), পার্শ্বীয় স্থানচ্যুতি (±10 মিমি), এবং মাঝারি চাপের পাইপিং সিস্টেমে কৌণিক বিচ্যুতি (6° পর্যন্ত) শোষণ করে, সংযুক্ত সরঞ্জামগুলিকে অতিরিক্ত চাপ এবং কম্পন থেকে রক্ষা করে। শিল্প নিকাশী, সমুদ্রের জল, বা হালকা রাসায়নিকের মতো ক্ষয়কারী মিডিয়া জড়িত অ্যাপ্লিকেশনগুলির জন্য, আমরা সম্পূর্ণরূপে কাস্টমাইজড স্টেইনলেস স্টীল সম্প্রসারণ জয়েন্টগুলি (304/316 গ্রেড) অফার করি যা স্ট্যান্ডার্ড কার্বন ইস্পাত মডেলের তুলনায় উচ্চতর ক্ষয় প্রতিরোধক সরবরাহ করে।
বাণিজ্যিক ভবনে ছোট-থেকে-মাঝারি সেন্ট্রিফিউগাল ওয়াটার পাম্প ইউনিট, মিউনিসিপ্যাল ওয়েস্ট ওয়াটার ট্রিটমেন্ট প্ল্যান্টে কমপ্যাক্ট ইন্ডাস্ট্রিয়াল স্যুয়ারেজ পাম্প সিস্টেম এবং উত্পাদন সুবিধাগুলিতে অনুভূমিক জলের পাম্প এবং উল্লম্ব জলের পাম্প ইনস্টলেশন সহ বিভিন্ন সেক্টর জুড়ে শিল্প জলের পাম্প সরঞ্জামগুলির সাথে এটি ব্যাপকভাবে একীভূত। এর লাইটওয়েট অথচ মজবুত নির্মাণ (সমতুল্য ডাবল ফ্ল্যাঞ্জ এক্সপেনশন জয়েন্টের তুলনায় 30-50% কম ওজনের) এটিকে উন্নত পাইপিং রান এবং রেট্রোফিট প্রকল্পের জন্য আদর্শ করে তোলে যেখানে কাঠামোগত লোড সীমা একটি উদ্বেগের বিষয়।
সম্পূর্ণ ফ্ল্যাঞ্জযুক্ত সম্প্রসারণ জয়েন্টের বিপরীতে, VSSJAFG (CF) মডেলটি স্থায়ী পাইপ ইন্টিগ্রেশন (ওয়েল্ডেড স্লিভ এন্ডের মাধ্যমে) সহ সরঞ্জাম সংযোগের সহজে (ফ্ল্যাঞ্জ প্রান্তের মাধ্যমে) ভারসাম্য বজায় রাখে, উচ্চ-কম্পন পরিবেশে ফ্ল্যাঞ্জ ফুটো হওয়ার ঝুঁকি হ্রাস করে এবং সংযোগযুক্ত সরঞ্জামগুলিকে আলাদা করার ক্ষমতা বজায় রাখে। ঢিলেঢালা হাতা নকশা বাইন্ডিং ছাড়াই মসৃণ অক্ষীয় চলাচল নিশ্চিত করে, এমনকি বছরের পর বছর একটানা অপারেশনের পরেও, এবং অভ্যন্তরীণ সিল-উচ্চ-গ্রেড নাইট্রিল রাবার (NBR) বা EPDM-এর তৈরি - জল, তেল এবং নিরপেক্ষ রাসায়নিক তরলগুলির জন্য একটি ফুটো-প্রমাণ বাধা প্রদান করে।
এই একক ফ্ল্যাঞ্জের আলগা হাতা সম্প্রসারণ জয়েন্টটি DN40 থেকে DN1200 পর্যন্ত বিস্তৃত আকারের পরিসরে পাওয়া যায়, ছোট-বোর প্রক্রিয়া লাইন থেকে মধ্যম-স্কেলের প্রধান পাইপলাইনগুলিকে কভার করে। এটি PN10 এবং PN16 এর চাপ রেটিং সমর্থন করে, যা বেশিরভাগ বাণিজ্যিক, পৌরসভা এবং হালকা শিল্প অ্যাপ্লিকেশনের প্রয়োজনীয়তার সাথে সারিবদ্ধ। ফ্ল্যাঞ্জের প্রান্তটি আন্তর্জাতিক মানের (ANSI B16.5, DIN EN 1092-1, JIS B2220, এবং GB/T 9119) মেনে চলে, গ্লোবাল পাম্প এবং ভালভ সরঞ্জামগুলির সাথে সামঞ্জস্যতা নিশ্চিত করে।
স্ট্যান্ডার্ড বডি ম্যাটেরিয়াল হল Q235 কার্বন স্টিল যা একটি হট-ডিপ গ্যালভানাইজড অ্যান্টি-জারা আবরণ (≥85μm পুরুত্ব) বাইরের বা আর্দ্র পরিবেশে মরিচা থেকে সুরক্ষার জন্য। ক্ষয়কারী মিডিয়ার জন্য, আমাদের স্টেইনলেস স্টিলের সম্প্রসারণ জয়েন্টগুলি হাতা, ফ্ল্যাঞ্জ এবং অভ্যন্তরীণ উপাদানগুলির জন্য 304 বা 316 স্টেইনলেস স্টীল ব্যবহার করে, স্টেইনলেস স্টিলের সংস্করণগুলির জন্য সর্বাধিক কাজের তাপমাত্রা 150°C (302°F) থাকে (বনাম কার্বন স্টিলের জন্য 120°C)৷ অক্ষীয় ভ্রমণের পরিসর আকার অনুসারে পরিবর্তিত হয়: DN40-DN100 মডেলগুলি ±50mm ভ্রমণের অফার করে, DN125-DN300 অফার ±65mm, এবং DN350-DN1200 ±80mm প্রদান করে, যা পাইপিংয়ে 100 মিটার দৈর্ঘ্য পর্যন্ত তাপীয় সম্প্রসারণের জন্য যথেষ্ট।
ফ্ল্যাঞ্জ বোল্টের জন্য ইনস্টলেশন টর্ক DN40-DN100-এর জন্য 45-60 N·m, DN125-DN300-এর জন্য 80-100 N·m, এবং DN350-DN1200-এর জন্য 120-150 N·m-এ প্রমিত করা হয়েছে, যাতে ফ্ল্যাংগ্যাকেটের সমান চাপ এবং ফ্ল্যাংগ্যাকেটেজ প্রতিরোধ করা হয়। ঢালাই করা হাতা প্রান্তটি বিজোড় বা ERW পাইপ (API 5L, GB/T 8163) থেকে বাট ঢালাইয়ের জন্য ডিজাইন করা হয়েছে, সহজ ঢালাই এবং কম ওয়েল্ড চাপের জন্য একটি বেভেলড প্রান্ত সহ।
স্ট্যান্ডার্ড অপারেটিং অবস্থার অধীনে (ক্লিন ওয়াটার, PN10/16, 0-80°C), VSSJAFG (CF) পাইপলাইন এক্সপেনশন জয়েন্টের সার্ভিস লাইফ কার্বন স্টিলের মডেলের জন্য 8-10 বছর এবং স্টেইনলেস স্টিলের এক্সপেনশন জয়েন্টের জন্য 12-15 বছর। রুটিন রক্ষণাবেক্ষণ অন্তর্ভুক্ত:
প্রশ্ন: এটি কীভাবে ইনস্টলেশনের ক্ষেত্রে দ্বিগুণ ফ্ল্যাঞ্জ সম্প্রসারণ জয়েন্টগুলির সাথে তুলনা করে?
উত্তর: একক ফ্ল্যাঞ্জ ডিজাইন ইনস্টলেশনের সময় 20-30% কমিয়ে দেয় (দুটি ফ্ল্যাঞ্জ সারিবদ্ধ করার প্রয়োজন নেই) এবং কম জায়গার প্রয়োজন হয়, এটি আঁটসাঁট লেআউটের জন্য আদর্শ করে তোলে। যাইহোক, ডাবল ফ্ল্যাঞ্জ এক্সপেনশন জয়েন্টগুলি সম্পূর্ণ ফ্ল্যাঞ্জযুক্ত সিস্টেমগুলির জন্য ভাল যেখানে উভয় প্রান্তের বিচ্ছিন্নকরণ প্রয়োজন।
প্রশ্নঃ স্টেইনলেস স্টীল সম্প্রসারণ জয়েন্ট সংস্করণ সমুদ্রের জল অ্যাপ্লিকেশন পরিচালনা করতে পারে?
উত্তর: হ্যাঁ, আমাদের 316 স্টেইনলেস স্টিলের সংস্করণটি সমুদ্রের জল এবং ক্লোরাইড-সমৃদ্ধ পরিবেশের জন্য বিশেষভাবে তৈরি করা হয়েছে, যার ক্ষয় হার 0.01 মিমি/বছরের কম - কার্বন স্টিল বা 304 স্টেইনলেস স্টিলের চেয়ে অনেক কম৷
প্রশ্ন: এই পাইপলাইন টেলিস্কোপিক জয়েন্ট কি উল্লম্ব পাম্প ইনস্টলেশনের জন্য উপযুক্ত?
উত্তর: হ্যাঁ, এটি উল্লম্ব জলের পাম্প সিস্টেমের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ, যদি পাইপের ওজনকে হাতাতে বিশ্রাম না করতে যথাযথ পাইপ সমর্থন ইনস্টল করা থাকে (আমরা উল্লম্ব রানের জন্য সামঞ্জস্যযোগ্য স্প্রিং সমর্থনের পরামর্শ দিই)।
