ফ্ল্যাঞ্জ টাইপ রাবার ডাকবিল চেক ভালভ

ফ্ল্যাঞ্জ টাইপ রাবার ডাকবিল চেক ভালভ

পণ্য ওভারভিউ

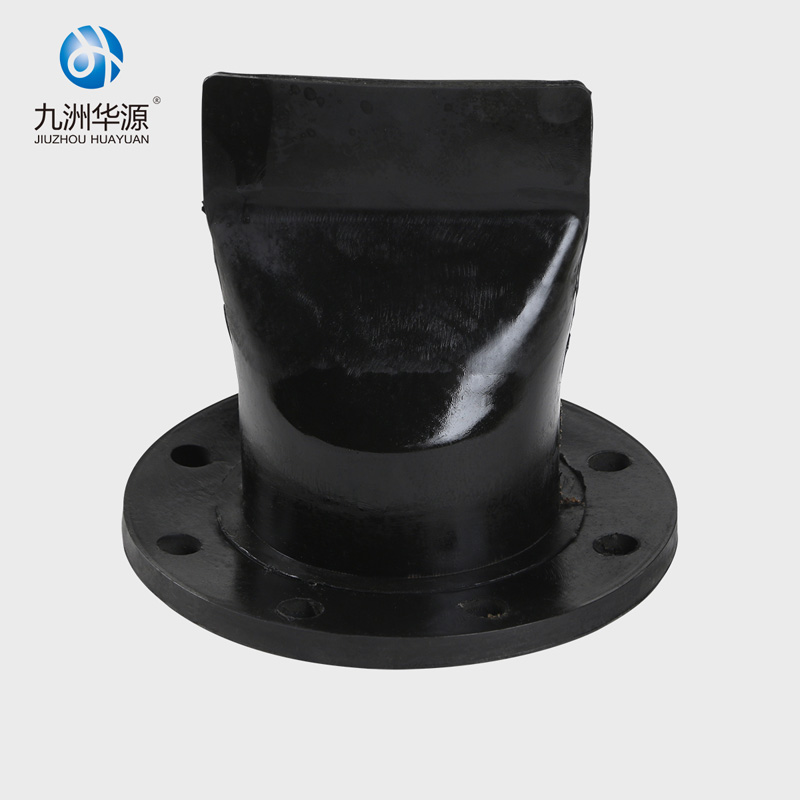

ফ্ল্যাঞ্জ টাইপ রাবার ডাকবিল চেক ভালভ হল একটি বোল্টেড ফ্ল্যাঞ্জ রাবার চেক ভালভ যা ইনলাইন পাইপিং সিস্টেমের জন্য তৈরি করা হয়েছে, এটি একটি উচ্চ-পারফরম্যান্স পাইপলাইন ব্যাকফ্লো প্রতিরোধক হিসাবে কাজ করে যা একটি রাবার ডাকবিল চেক ভালভের ক্লগ-প্রতিরোধী নকশাকে একটি ফ্ল্যাঞ্জযুক্ত ভালভের সুরক্ষিত সংযোগের সাথে একত্রিত করে। ক্ল্যাম্প-অন পাইপ এন্ড চেক ভালভের বিপরীতে যা পাইপ-এন্ড ইনস্টলেশনের মধ্যে সীমাবদ্ধ, এই স্যুয়ারেজ চেক ভালভটি স্ট্যান্ডার্ড ফ্ল্যাঞ্জযুক্ত পাইপিং সিস্টেমের সাথে একীকরণের জন্য ডিজাইন করা হয়েছে, এটিকে ইনলাইন স্যুয়ারেজ, ঝড়ের জল এবং শিল্প বর্জ্য পাইপলাইনের জন্য আদর্শ করে তোলে।

রিইনফোর্সড EPDM বা NR রাবার (পলিয়েস্টার ফ্যাব্রিক রিইনফোর্সমেন্ট সহ) থেকে তৈরি এবং কার্বন স্টিল বা স্টেইনলেস স্টীল ফ্ল্যাঞ্জের সাথে লাগানো, ফ্ল্যাঞ্জ রাবার চেক ভালভ ফরওয়ার্ড প্রবাহের চাপে (≥0.01 MPa) এবং স্ব-সিলগুলি বিপরীত প্রবাহের অধীনে খোলে, পিপলাইন সিস্টেমে ব্যাকফ্লো প্রতিরোধ করে। একটি বিশেষায়িত পাইপলাইন ব্যাকফ্লো প্রতিরোধক হিসাবে, এটি 0.01 থেকে 1.6 MPa (0.1 থেকে 16 বার) এবং তাপমাত্রা -20°C থেকে 80°C (-4°F থেকে 176°F) তাপমাত্রায় কাজ করে, কোনো ন্যূনতম প্রবাহ হারের প্রয়োজন নেই—নিম্ন-প্রবাহের নিকাশী ব্যবস্থার জন্য গুরুত্বপূর্ণ যেখানে যান্ত্রিকভাবে এইচপিএ রিং বা রিং-এর সাহায্যে ডিসপ্লে করা হয়। সঠিকভাবে সিল করুন। উচ্চ-চাপ বা স্থায়ী ইনস্টলেশনে ফ্ল্যাঞ্জযুক্ত সংযোগটি স্ট্যান্ডার্ড পাইপিং সিস্টেমের সাথে একটি নিরাপদ, লিক-প্রুফ ফিট নিশ্চিত করে, ক্ল্যাম্প-অন রাবার ডাকবিল চেক ভালভকে ছাড়িয়ে যায়।

এই ফ্ল্যাঞ্জ রাবার চেক ভালভের ফ্ল্যাঞ্জযুক্ত নকশাটি ANSI, DIN এবং GB মানগুলি মেনে চলে, যা এটিকে বেশিরভাগ শিল্প পাইপিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে। নির্বিঘ্ন রাবার ডাকবিল নির্মাণ যেখানে ধ্বংসাবশেষ জমা হয় সেখানে ফাটল দূর করে, যা বর্জ্য জল সিস্টেমে ঐতিহ্যবাহী যান্ত্রিক স্যুয়ারেজ চেক ভালভ ডিজাইন (যেমন, সুইং চেক ভালভ, বল চেক ভালভ) কে জর্জরিত করে। ক্ল্যাম্প-অন পাইপ এন্ড চেক ভালভের বিপরীতে যা পাইপের প্রান্তে সীমাবদ্ধ, এই ভালভটি পাইপিং সিস্টেমের যে কোনও জায়গায় ইনস্টল করা যেতে পারে, ইনলাইন অ্যাপ্লিকেশনগুলির জন্য বহুমুখী ব্যাকফ্লো সুরক্ষা প্রদান করে।

প্রযুক্তিগত বিশেষ উল্লেখ

এই ফ্ল্যাঞ্জ রাবার চেক ভালভটি DN50 (2 ইঞ্চি) থেকে DN2000 (80 ইঞ্চি) পর্যন্ত বিস্তৃত আকারের পরিসরে পাওয়া যায়, যা ছোট-ব্যাসের আবাসিক লাইন থেকে বড় আকারের পৌর স্যুয়ারেজ পাইপলাইনগুলিকে কভার করে। চাপের রেটিংগুলির মধ্যে রয়েছে PN0.6, PN1.0, এবং PN1.6, বেশিরভাগ নিম্ন থেকে মাঝারি চাপের পয়ঃনিষ্কাশন এবং ঝড়ের জল সিস্টেমের জন্য উপযুক্ত। উপাদান বিকল্পগুলি তরল সামঞ্জস্যের জন্য তৈরি করা হয়েছে:

• EPDM রাবার: পানীয় জল, পয়ঃনিষ্কাশন, এবং হালকা রাসায়নিকের জন্য আদর্শ (pH 4-10) -নিকাশী চেক ভালভ অ্যাপ্লিকেশনের জন্য আদর্শ।
• NR (প্রাকৃতিক রাবার): কাদা, বালি-বোঝাই জল এবং খনির বর্জ্যের জন্য উচ্চতর ঘর্ষণ প্রতিরোধ ক্ষমতা (ঘষিয়া তুলবার তরলগুলিতে যান্ত্রিক চেক ভালভকে ছাড়িয়ে যায়)।
• নিওপ্রিন: পেট্রোলিয়াম-দূষিত বর্জ্য জলের জন্য তেল-প্রতিরোধী, শোধনাগারগুলিতে শিল্প পাইপলাইন ব্যাকফ্লো প্রতিরোধক ইনস্টলেশনের জন্য উপযুক্ত।
• হাইপালন: অ্যাসিডিক/ক্ষারীয় শিল্প বর্জ্যের জন্য রাসায়নিক-প্রতিরোধী (pH 2-12), ক্ষয়কারী পরিবেশের জন্য একটি প্রিমিয়াম বিকল্প।

প্রবাহের বৈশিষ্ট্য: ফ্ল্যাঞ্জ রাবার চেক ভালভটি মাত্র 0.01 MPa (0.1 বার) এর সামনের চাপে খোলে এবং 0.005 MPa (0.05 বার)-এর মতো কম বিপরীত চাপে সম্পূর্ণরূপে সিল করে - যান্ত্রিক স্যুয়েজ চেক ভালভ মডেলের তুলনায় অনেক বেশি সংবেদনশীল (যার জন্য 0.05 এমপিএ ফরোয়ার্ড চাপ প্রয়োজন)। প্রবাহ সহগ (Cv) 20 (DN50) থেকে 1000 (DN2000) পর্যন্ত, যা সীমাবদ্ধ যান্ত্রিক চেক ভালভ (চাপ ড্রপ ≤0.1 MPa) এর তুলনায় ন্যূনতম চাপ হ্রাস (পূর্ণ প্রবাহে ≤0.02 MPa) নিশ্চিত করে৷

ফ্ল্যাঞ্জ সংযোগটি ANSI B16.5, DIN 2501, এবং GB/T 9119 মান মেনে চলে, ক্ষয়কারী পরিবেশের জন্য কার্বন স্টিল (Q235) বা স্টেইনলেস স্টিল (304/316) সহ ফ্ল্যাঞ্জ সামগ্রী সহ। পাইপলাইন ব্যাকফ্লো প্রতিরোধক কর্মক্ষমতা এবং নিরাপত্তার জন্য সমস্ত সংস্করণ AWWA C508 এবং EN 1074-2 মান মেনে চলে, যা এগুলিকে পানীয় জল এবং বর্জ্য জল অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে৷

মূল বৈশিষ্ট্য এবং সুবিধা

• ফ্ল্যাঞ্জযুক্ত সংযোগ: সুরক্ষিত, স্ট্যান্ডার্ড পাইপিং সিস্টেমের সাথে লিক-প্রুফ ফিট, ইনলাইন ইনস্টলেশনের জন্য উপযুক্ত (ক্ল্যাম্প-অন পাইপ এন্ড চেক ভালভ পাইপ প্রান্তে সীমাবদ্ধ)।
• রক্ষণাবেক্ষণ-মুক্ত অপারেশন: জ্যাম বা পরিধান করার জন্য কোনও চলমান অংশ (স্প্রিংস, ডিস্ক, কব্জা) নেই—এই রাবারের ডাকবিল চেক ভালভটি 5-8 বছর পরিষেবা ছাড়াই নির্ভরযোগ্যভাবে কাজ করে।
• ধ্বংসাবশেষ-প্রতিরোধী নকশা: নির্বিঘ্ন রাবার নির্মাণ যেখানে ধ্বংসাবশেষ জমা হয় সেখানে ফাটল দূর করে, পয়ঃনিষ্কাশন এবং ঝড়ের জলের ব্যবস্থায় আটকে যাওয়া প্রতিরোধ করে (যান্ত্রিক স্যুয়ারেজ চেক ভালভের বিপরীতে)।
• আল্ট্রা-লো খোলার চাপ: মাত্র 0.01 MPa (0.1 বার) ফরোয়ার্ড চাপে খোলে, এটি নিম্ন-প্রবাহের অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে যেখানে অন্যান্য পাইপলাইন ব্যাকফ্লো প্রতিরোধক খুলতে ব্যর্থ হয়।
• উচ্চ-চাপের সামঞ্জস্যতা: PN1.6 (16 বার) পর্যন্ত রেট করা হয়েছে, মাঝারি-চাপের পয়ঃনিষ্কাশন এবং শিল্প বর্জ্য সিস্টেমের জন্য উপযুক্ত (হালকা ক্ল্যাম্প-অন ভালভকে ছাড়িয়ে যায়)।
• বহুমুখী ইনস্টলেশন: ইনলাইন পাইপিং সিস্টেমে অনুভূমিকভাবে বা উল্লম্বভাবে ইনস্টল করা যেতে পারে, বিভিন্ন অ্যাপ্লিকেশনের জন্য নমনীয় ব্যাকফ্লো সুরক্ষা প্রদান করে।
• খরচ-কার্যকর: যান্ত্রিক ফ্ল্যাঞ্জযুক্ত চেক ভালভের তুলনায় কম আপফ্রন্ট খরচ, শূন্য রক্ষণাবেক্ষণ মোট জীবনচক্র খরচ 50% কম করে বোল্টেড ফ্ল্যাঞ্জ রাবার চেক ভালভ বিকল্পের তুলনায়।

ইনস্টলেশন নির্দেশিকা

1. প্রাক-ইনস্টলেশন পরিদর্শন: ভালভের আকার, চাপের রেটিং, উপাদান এবং ফ্ল্যাঞ্জ স্ট্যান্ডার্ড ম্যাচ প্রজেক্ট স্পেসিফিকেশন যাচাই করুন; কান্না, ফাটল বা ক্ষতির জন্য রাবারের ডাকবিল পরীক্ষা করুন ( রাবার ডাকবিল চেক ভালভের কার্যকারিতার জন্য গুরুত্বপূর্ণ)।
2. ফ্ল্যাঞ্জ প্রস্তুতি: মরিচা, ধ্বংসাবশেষ বা পুরানো গ্যাসকেট উপাদান অপসারণের জন্য ভালভ এবং পাইপিংয়ের ফ্ল্যাঞ্জের মুখগুলি পরিষ্কার করুন; পাইপলাইন ব্যাকফ্লো প্রতিরোধকের জন্য একটি লিক-প্রুফ সিল নিশ্চিত করতে ফ্ল্যাঞ্জগুলির মধ্যে একটি উপযুক্ত গ্যাসকেট (নন-অ্যাসবেস্টস রাবার বা EPDM) ইনস্টল করুন।
3. ভালভ পজিশনিং: ভালভটিকে পাইপিং ফ্ল্যাঞ্জের সাথে সারিবদ্ধ করুন, ভালভটি সঠিকভাবে ভিত্তিক হয়েছে তা নিশ্চিত করুন (ডাকবিল ডাউনস্ট্রিমের দিকে); ফ্ল্যাঞ্জের ছিদ্রের মধ্য দিয়ে বোল্ট ঢোকান এবং ভালভটিকে জায়গায় রাখার জন্য বাদামগুলিকে হাতে শক্ত করুন।
4. বোল্ট শক্ত করা: ফ্ল্যাঞ্জ বোল্টগুলিকে ক্রিসক্রস প্যাটার্নে প্রস্তাবিত টর্ক (DN50-DN200 এর জন্য 20-50 N·m, DN250+ এর জন্য 50-100 N·m), গ্যাসকেটে অভিন্ন চাপ নিশ্চিত করে সমানভাবে শক্ত করুন (অতিরিক্ত শক্ত হওয়া এড়িয়ে চলুন, যা ক্ষতি করতে পারে)।
5. ওরিয়েন্টেশন যাচাইকরণ: নিশ্চিত করুন যে ভালভটি প্রবাহের দিকের (ডাউনস্ট্রিম) দিকে মুখ করে ডাকবিলের সাথে ইনস্টল করা আছে; বিপরীতমুখীকরণের কারণে পয়ঃনিষ্কাশন চেক ভালভ ব্যাকফ্লো চাপে সীলমোহর করতে ব্যর্থ হবে।
6. চাপ পরীক্ষা: সামনের প্রবাহের অধীনে ভালভ খোলে এবং বিপরীত প্রবাহের (ফ্ল্যাঞ্জযুক্ত ফ্ল্যাঞ্জ রাবার চেক ভালভ ইনস্টলেশনের জন্য আদর্শ পদ্ধতি) যাচাই করতে 1.5x রেট করা চাপে একটি হাইড্রোস্ট্যাটিক পরীক্ষা পরিচালনা করুন (যেমন, PN1.0 → 1.5 MPa)।
7. চূড়ান্ত চেক: ফাঁসের জন্য ফ্ল্যাঞ্জ সংযোগ পরিদর্শন করুন; নিশ্চিত করুন যে কোনো বাহ্যিক বস্তু (আবশেষ, শিলা) অপারেশন চলাকালীন ডাকবিলকে ক্ষতিগ্রস্ত করতে পারে না (উচ্চ চাপের সিস্টেমে পাইপলাইন ব্যাকফ্লো প্রতিরোধকের জন্য গুরুত্বপূর্ণ)।

অ্যাপ্লিকেশন দৃশ্যকল্প

• মিউনিসিপ্যাল ​​স্যুয়ারেজ পাইপলাইন: পৌরসভার স্যুয়ারেজ লাইনে ইনলাইন ইনস্টল করা হয়েছে যাতে আপস্ট্রীম সিস্টেমে পয়ঃপ্রবাহের ব্যাকফ্লো প্রতিরোধ করা হয়, এটি একটি নির্ভরযোগ্য পাইপলাইনের ব্যাকফ্লো প্রতিরোধক হিসেবে কাজ করে যেখানে কোন চলন্ত অংশ জ্যাম না হয়।
• ঝড়ের জল নিষ্কাশন ব্যবস্থা: পরিষ্কার জলের উত্সগুলিতে দূষিত জলের ব্যাকফ্লো প্রতিরোধ করতে ইনলাইন স্টর্মওয়াটার পাইপলাইনে ব্যবহৃত হয়, কম প্রবাহের পরিস্থিতিতে যান্ত্রিক স্যুয়ারেজ চেক ভালভকে ছাড়িয়ে যায়।
• ইন্ডাস্ট্রিয়াল এফ্লুয়েন্ট পাইপলাইন: ক্ষয়কারী তরলগুলির জন্য উপলব্ধ রাসায়নিক-প্রতিরোধী রাবার বিকল্পগুলির সাথে প্রক্রিয়া সিস্টেমে দূষিত জলের ব্যাকফ্লো রোধ করতে শিল্প বর্জ্য লাইনে প্রয়োগ করা হয়।
• বর্জ্য জল শোধনাগার: ট্রিটমেন্ট প্ল্যান্টের পাইপিংয়ে ইনস্টল করা হয় যাতে চিকিত্সা করা বর্জ্যকে চিকিত্সা প্রক্রিয়ায় পুনঃপ্রবেশ করা থেকে বিরত রাখতে, সামঞ্জস্যপূর্ণ ব্যাকফ্লো সুরক্ষা প্রদান করে।
• বড় আকারের সেচ ব্যবস্থা: যান্ত্রিক চেক ভালভের টেকসই বিকল্প হিসাবে পরিবেশন করে, পরিষ্কার জলের উত্সগুলিতে দূষিত জলের প্রবাহ রোধ করতে কৃষি সেচ পাইপলাইনে ব্যবহৃত হয়।

রক্ষণাবেক্ষণ এবং সেবা জীবন

স্ট্যান্ডার্ড অপারেটিং অবস্থার অধীনে (পরিষ্কার নর্দমা, ঝড়ের জল, বা হালকা রাসায়নিক, PN1.0, 0-60°C), ফ্ল্যাঞ্জ টাইপ ফ্ল্যাঞ্জ রাবার চেক ভালভের পরিষেবা জীবন 5-8 বছর (EPDM/NR রাবার) বা 3-5 বছর (ক্ষরার জন্য নিওপ্রিন/হাইপালন)। চলন্ত অংশগুলির সাথে যান্ত্রিক স্যুয়ারেজ চেক ভালভের বিপরীতে, এই পাইপলাইন ব্যাকফ্লো প্রতিরোধকের ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন:

• বার্ষিক পরিদর্শন: অশ্রু, ফাটল বা ধ্বংসাবশেষ তৈরির জন্য রাবারের ডাকবিল পরীক্ষা করুন (প্রয়োজনে পলি অপসারণের জন্য একটি নরম ব্রাশ ব্যবহার করুন); ক্ষয় বা আলগা করার জন্য ফ্ল্যাঞ্জ বোল্টগুলি পরিদর্শন করুন (প্রয়োজনে পুনরায় শক্ত করুন)।
• ধ্বংসাবশেষ অপসারণ: ভালভটি ধ্বংসাবশেষ (পাতা, প্লাস্টিক) দিয়ে আটকে থাকলে, ফ্ল্যাঞ্জ বোল্টগুলি সরিয়ে ফেলুন, ভালভটি পরিষ্কার করুন এবং পুনরায় ইনস্টল করুন (যান্ত্রিক চেক ভালভগুলিকে বিচ্ছিন্ন করার চেয়ে অনেক সহজ)।
• প্রতিস্থাপন: ভালভটি প্রতিস্থাপন করুন যদি রাবারটি উল্লেখযোগ্য পরিধান (অশ্রু, ভঙ্গুরতা) দেখায় বা যদি ফ্ল্যাঞ্জটি মেরামতের বাইরে ক্ষয়প্রাপ্ত হয় — সমন্বিত চেক ভালভ ডিজাইনের বিপরীতে পুরো পাইপিং সিস্টেমটি প্রতিস্থাপন করার দরকার নেই।
